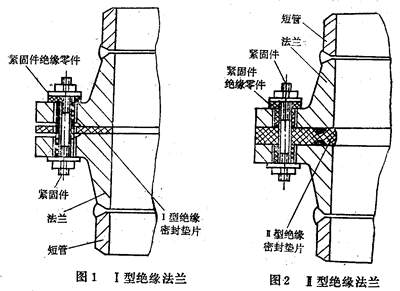

絕緣法蘭結構
絕緣法蘭是對具有電絕緣性能的管系法蘭接頭的統稱，包括一對法蘭（一對鋼質法蘭，或一對銅制法蘭，或一只銅制法蘭與一只鋼制法蘭相配），法蘭間的絕緣密封墊片，緊固件和緊固件絕緣零件。
各組件規格及質量應嚴格遵循相關標準要求。其中絕緣密封墊片是保證絕緣法蘭密封性能和電絕緣性能的關鍵部件。適宜的墊片變形和回彈力是形成密封的必要條件，若材料具有良好的彈性和柔軟性，就能很好地與密封面吻合，不因低溫而硬
化，也不因高溫而軟化或塑流，且不會因海水的侵蝕而老化失效，自然其密封性好。不同于一般的密封墊片，絕緣密封墊片不僅要起到密封的作用，還要起到電絕緣的作用，這就要求材料具有較大的絕緣電阻。
化，也不因高溫而軟化或塑流，且不會因海水的侵蝕而老化失效，自然其密封性好。不同于一般的密封墊片，絕緣密封墊片不僅要起到密封的作用，還要起到電絕緣的作用，這就要求材料具有較大的絕緣電阻。
現在常用的絕緣密封墊片主要有纖維橡膠壓縮墊片和聚四氟乙烯墊片。纖維橡膠墊片是以非石棉纖維為增強材料，以橡膠為彈性基本的密封墊片，其常用的增強材料主要有三大類：無機無定型纖維（如玻璃纖維，硅酸纖維，陶瓷纖維，礦渣棉
等），無機結晶纖維（如碳纖維，鈦酸鉀纖維，碳化硅纖維等）和有機纖維（如PAN纖維，聚酯纖維，粘膠纖維，聚丙烯纖維等）。芳綸纖維是最先使用代替石棉的有機纖維增強材料，已被用于飛機，火箭，車船等零件上。其強度高，尺寸穩定性
好，無脆性，耐高溫，耐腐蝕，以它做增強材料造成的墊片具有較好的回彈性能和密封性能。聚四氟乙烯墊片屬于熱固性材料，受溫度影響，但受海水介質影響不大。其制作的墊片耐酸堿，適宜-80攝氏度到260攝氏度溫度環境。但純聚四氟乙烯墊片
存在冷流現象，即墊片在壓力的作用下會發生蠕動變形而使密封失效。為克服此問題，在聚四氟乙烯中添加各種材料，得到各種改性墊片，使使用范圍更加廣泛。
等），無機結晶纖維（如碳纖維，鈦酸鉀纖維，碳化硅纖維等）和有機纖維（如PAN纖維，聚酯纖維，粘膠纖維，聚丙烯纖維等）。芳綸纖維是最先使用代替石棉的有機纖維增強材料，已被用于飛機，火箭，車船等零件上。其強度高，尺寸穩定性
好，無脆性，耐高溫，耐腐蝕，以它做增強材料造成的墊片具有較好的回彈性能和密封性能。聚四氟乙烯墊片屬于熱固性材料，受溫度影響，但受海水介質影響不大。其制作的墊片耐酸堿，適宜-80攝氏度到260攝氏度溫度環境。但純聚四氟乙烯墊片
存在冷流現象，即墊片在壓力的作用下會發生蠕動變形而使密封失效。為克服此問題，在聚四氟乙烯中添加各種材料，得到各種改性墊片，使使用范圍更加廣泛。
