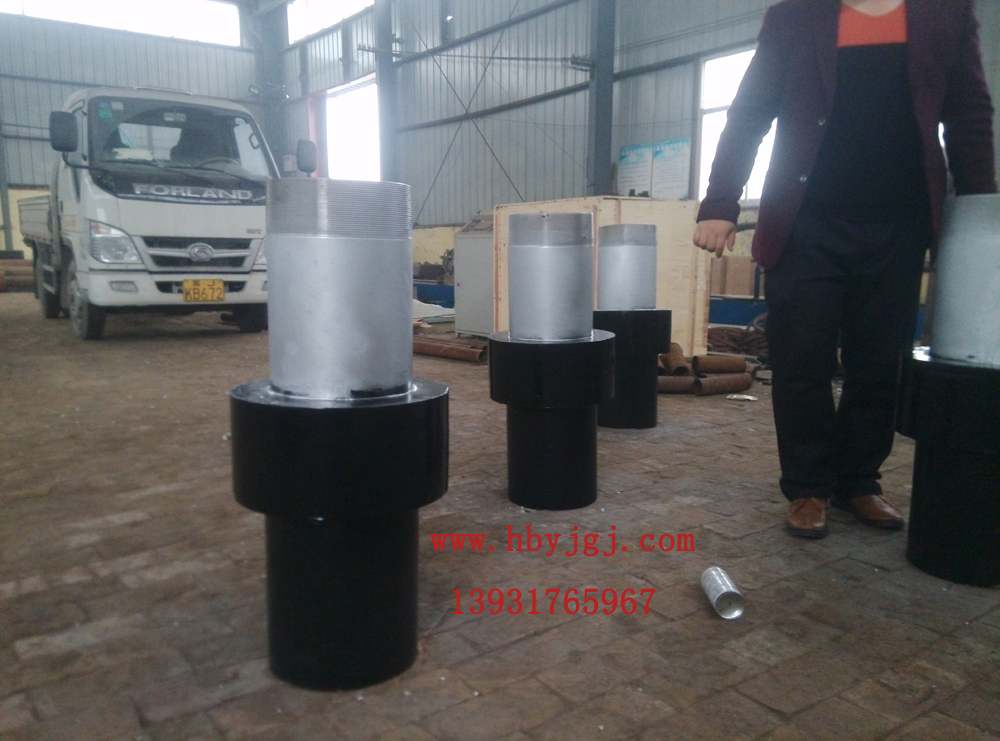

螺纹连接式绝缘接头
一、石油套管螺纹连接式绝缘接头石油套管螺纹连接式绝缘接头包含组合件、绝缘板、填料、密封环、短管等。具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道绝缘接头。
尺寸规格：DN15～DN1600；
压力等级：PN1.0～PN40Mpa； 使用寿命：与管线相同； 适用介质：油、气、水、化工原料、矿浆适用。
三、质量要求编辑绝缘强度
2500V 50Hz 1分钟无击穿或起电?。?nbsp;绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100%磁粉探伤； 坡口：采用API5L标准。
1.绝缘接头安装处50米内，避免有待焊死口。
2.绝缘接头与管线连接后，不许在接头5米内起吊管线。必须与管线一起试压。
3.绝缘接头与管线连接后，应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
4.绝缘接头安装时，应安装在距弯头20米外的直管段上接头两端并设置支架。埋地安装时应避免安装在常年积水处。
5、接头的中心轴距应和管道的中心轴距安装在同一条直线上，两条中心轴距在安装时不得大于0.2mm。
6 当管道位移量≥绝缘接头的最大补偿量时，应增加接头的数目来平行位移量，严禁为了调整管道的超差，使绝缘接头接头处于极限的扰曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等）。
7 绝缘接头处于高层或悬空时，管道应固定在吊架、托架或锚架上，绝缘接头且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置（其承受力必需大于管道轴向力）。
