整体式绝缘接头功能及结构
整体式绝缘接头可用于输送燃气、输水、输油管网的管路中，是依据SY/T0023-1997《埋地钢制管运阴极保护参数测试方法》、SY/T0086-2003《阴极保护管道电绝缘标准》以及Q/XDFI-2007标准设计制造的。

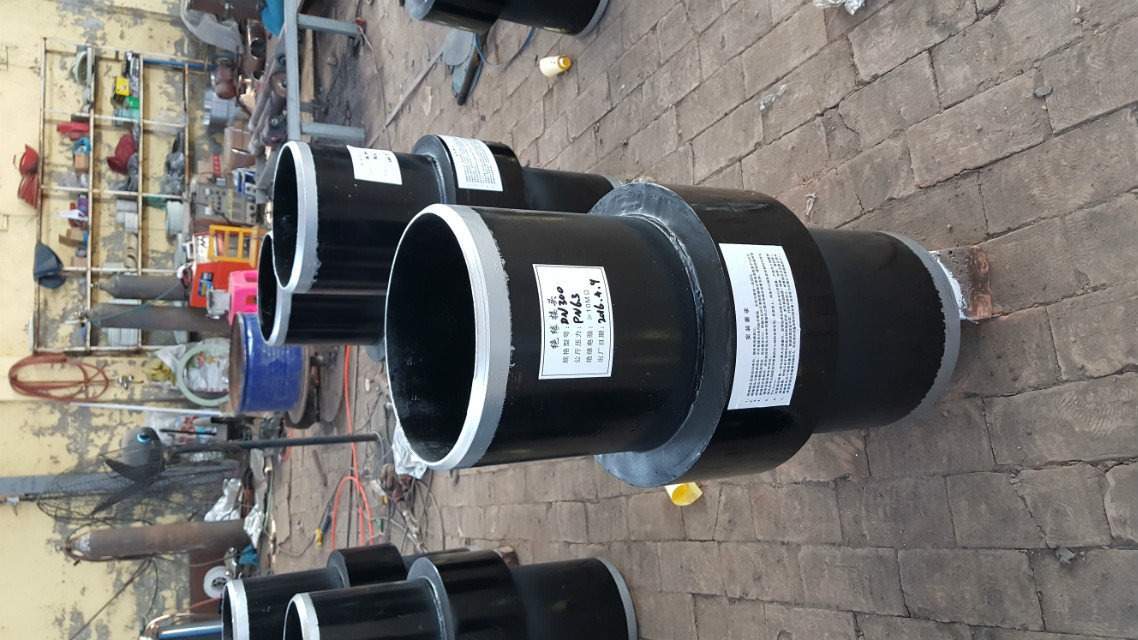

整体式绝缘接头是与埋地钢质管道有同样的密封性能、强度性能和绝缘性能要求的管道接头。它包括组合件、绝缘板、填料、密封环、短管等。该接头的主要作用是钢质管道的个管段之间，主干管道与分支管道间，管道与设备之间进行绝缘隔离，它把阴极保护的管段和无阴极保护的管段隔离开的链接装置。一般在被保护管道的出站口、大型穿越的两端、杂散电流影响段以及被保护管道与其他不应受阴极保护的主、支管道连接处装设的绝缘接头。
整体式绝缘接头在两端钢管间采用高压进行挤压绝缘密封件、密封填料。从而形成密宫式密封结构，达到了良好的绝缘效果和密封效果，同时保证了连接的强度。最后在外面套上热缩套，防止在大气中老化和冲击破坏。
