絕緣接頭密封圈介紹
隨著國內外長輸管線的快速發展，絕緣接頭廣泛應用于油氣管線的陰極保護中。目前，絕緣接頭已基本取代了工程中存在諸多問題的絕緣法蘭，多種結構類型的絕緣接頭成為油、氣、礦漿及蒸汽等介質輸送管道的重要元件。較好的絕緣性能、密封性能和剛性是絕緣接頭結構的基本要求。而絕緣接頭的密封性能主要是密封圈的功勞，絕緣接頭密封圈常用種類有O型密封圈和U型密封圈。下面我來為大家對絕緣接頭密封圈進行下介紹。
一.O型密封圈介紹

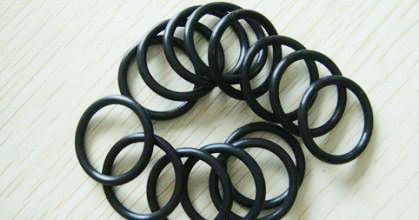

根據密封理論，O型密封圈實現可靠密封的充分必要條件是：O型密封圈兩個法蘭之間連續界面上的接觸壓強不小于被密封壓力，在實際中和有限元分析結果中,O型密封圈在受壓時沿密封界面的接觸應力分布是非均勻的，但個接觸面上的應力峰值大于密封壓力就可實現該接觸面的密封。在預緊力作用下，O型密封圈有一定的壓縮量并形成初始密封。
二.U型密封圈介紹
U型密封系統由一個具有對稱結構的U型密封墊承擔，組裝時U型環的兩個內側面與絕緣接頭內部的剛性絕緣墊片緊密結合在一起，兩個外側面與左右法蘭鍛件表面緊密結合，整個U型環被牢牢地擠壓在左右法蘭鍛件之間的那塊預先留好的空間內，從而達到密封效果。
U型密封圈的特點主要表現在以下幾點。
1.密封圈的彈性密封面積和密封的有效距離都大幅度增加，遠遠超過前兩種結果，能在較大的變形情況下提供可靠的密封效果。
2.密封圈可以與四周的空間緊密地結合而沒有一點空隙，不需要精確的表面精加工和特殊的機械公差。
3.密封圈設在一個專門的受限空腔中，當被密封介質的壓力突降時，不會出現失壓爆破的現象。
4.由于U型密封圈的特殊U型結構，在受到介質壓力變化的作用時，隨著管線系統壓力的增加，作用在整個密封系統上的擠壓力也越大，密封面的接觸越緊密，密封效果越好。
