燃氣場站絕緣接頭的安裝位置
一.絕緣接頭的介紹

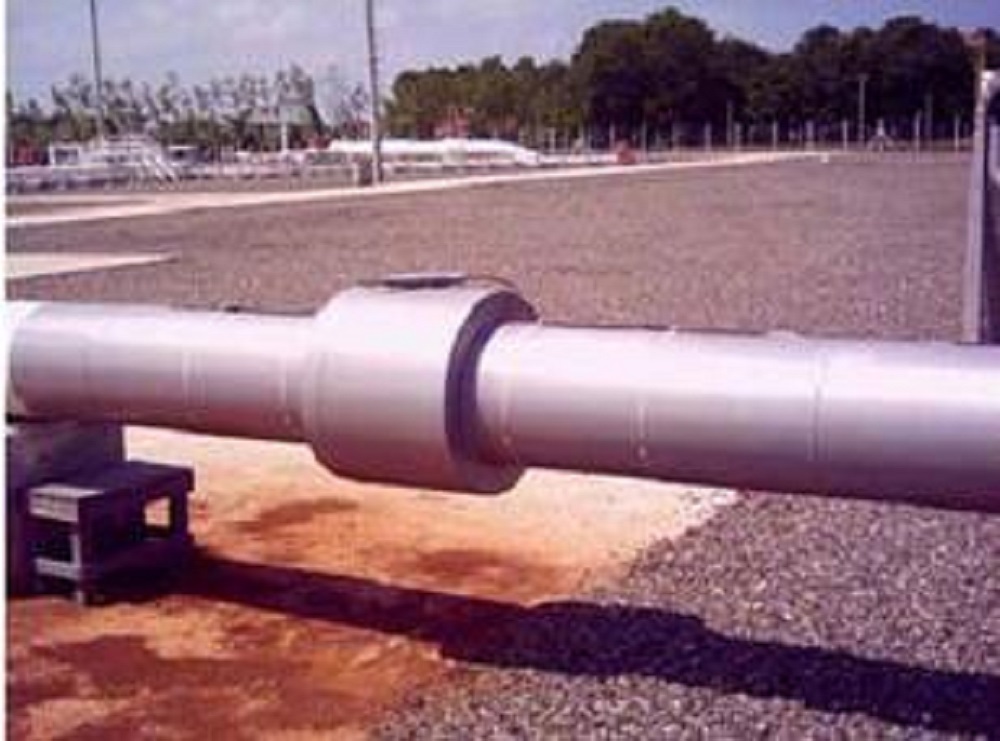

絕緣接頭是根據絕緣法蘭在使用中存在的問題進行改進的換代產品，相對絕緣法蘭的缺陷，絕緣接頭的優勢十分明顯。它不受工作環境影響，可架空或埋地，且絕緣效果好。現在已經開發出具有防爆、防雷擊的絕緣接頭，以避免雷擊及靜電積聚所造成的電絕緣失效，絕緣接頭在城鎮燃氣的陰極保護中得到廣泛應用。
.jpg)
絕緣接頭的種類繁多，在實際工程項目中，最常用的是整體型絕緣接頭。它由連接短管、左右法蘭、連接套、絕緣墊片、U型密封環、絕緣填料等組成。絕緣接頭組裝時，絕緣接頭的左右法蘭分別與兩側相應的連接短管焊接，用連接套將U型密封環、絕緣墊片、絕緣填料等材料封裝起來，然后對連接套整體擠壓并與右法蘭焊接，連接套與左法蘭的連接短管處用密封膠密封，通過連接套的封裝，不僅保證了絕緣接頭的良好絕緣效果，也調高了絕緣接頭的承壓能力。
二.燃氣場站絕緣接頭的安裝位置
在進出燃氣場站的埋地工藝管道上應設置絕緣接頭。這是因為場站內外埋地工藝管道大多采用不同的陰極保護系統形式。如站外埋地管道采用強制電流陰極保護，而站內埋地工藝管道通常采用犧牲陽極保護，對于受兩種不同陰極保護的埋地工藝管道應當用絕緣接頭將其電隔離，一般絕緣接頭設置在場站圍墻外2M處。如果場站內外埋地工藝管道陰極保護形勢相同，且站外管道與站內工程同時施工，站內工藝區至圍墻之間的埋地工藝管道（架空管和排污管除外）可利用站外工藝管道的陰極保護系統進行保護，不一定在站外設置絕緣接頭。可將絕緣接頭設置在站內工藝區的架空工藝管道與埋地工藝管道連接處附近。
