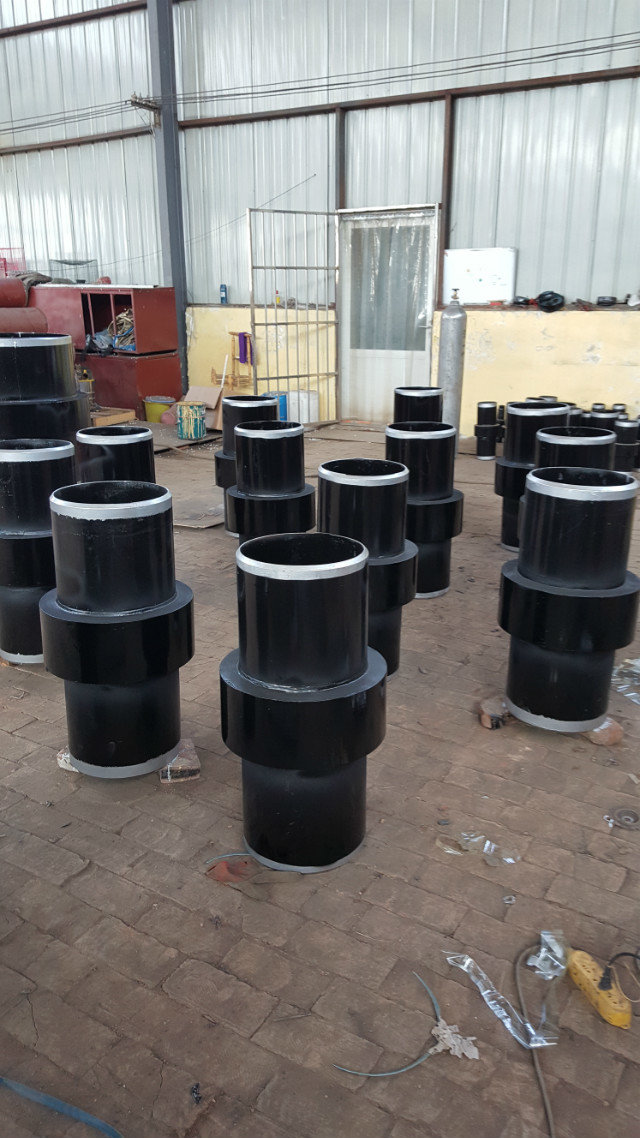

电绝缘装置整体式绝缘接头
随着国民经济的快速发展 ,石油天然气已成 为国家经济建设和人民生活的重要战略物资 。在油气储运中 ,大部分的管材为钢管 ,为了控制埋地钢管的电化学腐蚀 ,埋地钢管均采用阴极保护措施 ,如强制电流阴极保护和牺牲阳极阴极保护。为了确保阴极保护的效果 ,保证阴极保护系统的管理,阴极保护系统需进行电绝缘。
电绝缘可以避免阴极保护有效保护电流的流失可以减轻或排除由不同金属相互接触时造成的电偶腐蚀 有利于控制或限制杂散电流的影响等。如果没有电绝缘,即使覆盖层良好的管道,阴极保护都是不经济或不可实施的。因此,将保护与非保护的金属构筑物间进行电绝缘,是确保阴极保护效果的重要保证 。
电绝缘装置主要包括绝缘法兰、整体式绝缘接头、绝缘短管、管道绝缘支撑、绝缘垫片、去稠隔直装置等。
电绝缘装置需要满足的要求如下：
1.电绝缘装置应满足运行环境的要求,如运送介质、温度及压力等,并且还需具备高介电强度和电阻率。
2.绝缘法兰不宜埋地,如果埋于地下,绝缘法兰两边导通,就会失去绝缘效果。
3.埋于地下的绝缘接头应配有测试桩,以便检测绝缘效果。
4.尽可能安装整体型绝缘接头,它分自放电式和不放电式两种。
5.接地极材料应与阴极保护系统相匹配,如采用锌接地极。
6.为了避免闪电以及输电线路接地引起的高压电涌损坏绝缘装置,宜采用带有自放电式的绝缘装置或安装绝缘装置保护器。
7.当管道输送电解质溶液时 ,为了防止绝缘装置因管内介质导电而失效,应在绝缘装置阴极负电位 侧的内表面涂覆内涂层 ,涂刷厚度应根据输送介质的电阻率计算足以避免干扰电流腐蚀为准。所有的密封、涂层和绝缘材料应能抗输送介质的腐蚀安装前应对绝缘装置进行检测 。
因此根据以上电绝缘装置的要求我们可以知道整体式绝缘接头是最佳的选型。
