燃氣管道絕緣法藍的意義
近年來，管道燃氣在中小城市迅速推廣，通 過施工，對正確地安裝絕緣法藍、延長鋁鎂合金 犧牲陽極服役時間有了較全面的認識。

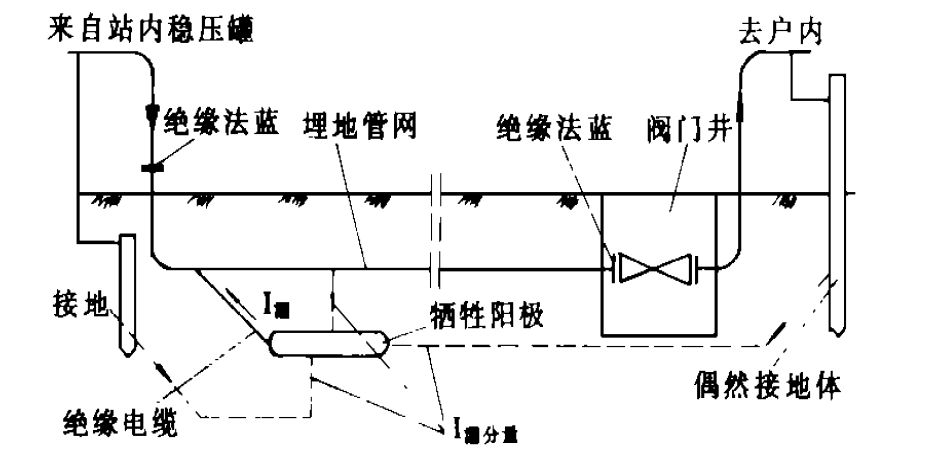

圖1絕緣法藍的安裝位置
絕緣法藍就是用絕緣材料設法隔斷兩法藍 間的導電通路，它一般安裝在總管離站埋地以 前以及管網進庭院分出支管的閥門井處。絕緣 法藍把整個埋地管網同氣化站、用戶室內的管道分隔開來（如圖1)，從而切斷了它們之間的導電通路，對保證犧牲陽極的壽命至關重要。這 是因為在絕緣法藍絕緣良好的情況下，由于法 藍絕緣層和鋼管防腐層的電阻很大，所以Ⅰ漏 極小。而在沒有絕緣法藍的情況下，如果相對 地下管網絕緣法藍以外的管道與地之間無良好 接觸或者說電阻很大，I漏也還是很小的;但如 果站內管道接地(實際上必須接地)或用戶戶內 管道通過某偶然接地體（如水管、建筑物鋼筋 等)與地連接，則合金體與鋼管回路的總電阻將 大大減小，導致I漏大大上升。對于一定重量 的合金體它在承擔陽極的過程中能提供的電 荷Q是一定的，理論上陽極耗盡需要的時間 為： Q/Ⅰ漏
由上式可知，保護陽極的壽命與Ⅰ漏的大 小成反比。為了延長陽極的使用壽命，必須正確地安裝絕緣法藍，絕緣法藍施工質量直接影 響管網安全、長期運行。

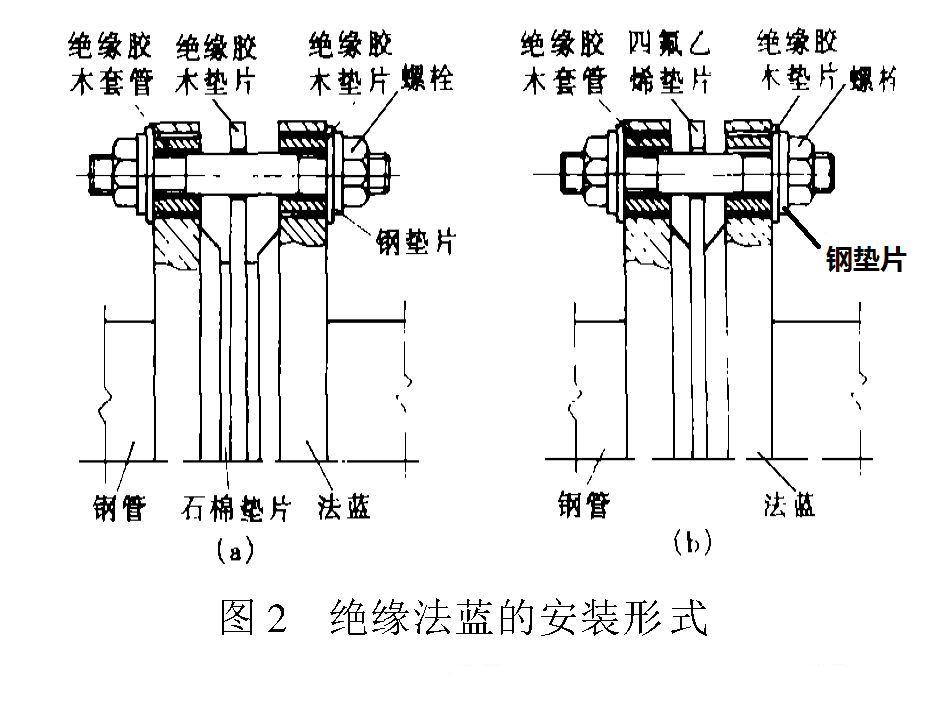

在施工中，通過摸索，選用了兩種較好的絕緣法藍形式，分別如圖2(a)、（b)。在這里，需 要注意的是在絕緣法藍安裝好以后，要在至少 還有一端不與地接觸時測量絕緣值，要不然在 全部裝好后以后大多數情況下測出的是兩端對 地電阻之和，而不是法藍本身的絕緣電阻。
